เมื่อออกแบบผลิตภัณฑ์ จำเป็นต้องคำนึงถึงการใช้งานที่เป็นไปได้ด้วย ชิ้นส่วนอะลูมิเนียมหล่อไม่เพียงแต่สามารถรองรับการใช้งานด้านโครงสร้างเท่านั้น แต่ยังช่วยเพิ่มความสวยงามอีกด้วย จึงกลายมาเป็นทางเลือกยอดนิยมแทนวัสดุอื่นๆ

เนื่องจากคอมพิวเตอร์สมัยใหม่มีประสิทธิภาพมากกว่าเมื่อก่อนมาก เวลาในการประมวลผลจึงเพิ่มขึ้นหลายเท่า ชิ้นส่วนอัดขึ้นรูปไม่เพียงแต่มีความสำคัญทางโครงสร้างที่ดีเยี่ยมเท่านั้น แต่ยังมีฟังก์ชันด้านสุนทรียะที่ยอดเยี่ยมอีกด้วย

คุณควรระบุวัตถุประสงค์ของชิ้นส่วนบนเครื่องหล่ออย่างชัดเจน สิ่งนี้สามารถช่วยคุณเลือกวัสดุที่เหมาะสมและกำหนดพิกัดความเผื่อที่เหมาะสมสำหรับพารามิเตอร์การออกแบบตามความต้องการของคุณ นอกจากนี้คุณควรคำนึงถึงความต้านทานการกัดกร่อน อัตราส่วนความแข็งแรงต่อน้ำหนัก ความนำไฟฟ้า และคุณสมบัติอื่นๆ ของชิ้นส่วนด้วย

อย่างไรก็ตาม ลูกค้ามักจะลงเอยด้วยการจ่ายเงินเพื่อคุณภาพและความแข็งแกร่งที่เกินความต้องการของตนมาก ดังนั้นการทำความเข้าใจการใช้งานชิ้นส่วนอย่างถ่องแท้จะช่วยให้คุณเข้าใจกระบวนการหล่อได้ดีขึ้น

สำหรับการหล่ออะลูมิเนียมภายใน ลักษณะภายนอกไม่สำคัญ แต่สำหรับการหล่อภายนอก เช่น เปลือกหอยหรือตัวเรือน รูปลักษณ์ภายนอกมีความสำคัญมาก

ผู้ใช้ปลายทางมักจะชื่นชอบผลิตภัณฑ์ที่สวยงามน่าพึงพอใจอยู่เสมอ ดังนั้นไม่ว่าส่วนประกอบจะมีประสิทธิภาพเป็นอย่างไร ผู้บริโภคจะให้ความสำคัญกับรูปลักษณ์ภายนอกเป็นอันดับแรก ดังนั้นชิ้นส่วนหล่อภายนอกจึงควรมีรูปลักษณ์ที่สวยงาม

ดังนั้นในการออกแบบชิ้นส่วนจึงควรคำนึงถึงความสวยงามด้วย วางแผนล่วงหน้าเกี่ยวกับผลการรักษาพื้นผิวที่คุณต้องการบรรลุ การรักษาพื้นผิวที่ดีสามารถให้การปกป้องเพิ่มเติมต่อสภาพอากาศที่รุนแรง

กระบวนการประกอบการหล่ออลูมิเนียมอาจทำได้ค่อนข้างง่ายหรือซับซ้อนมาก ขึ้นอยู่กับความซับซ้อนของชิ้นส่วน อุปกรณ์หล่อแบบดั้งเดิมมีข้อจำกัดบางประการเกี่ยวกับประเภทของชิ้นส่วนที่สามารถหล่อได้ ดังนั้นก่อนหน้านี้จึงเป็นเรื่องยากมากที่จะร่ายรายละเอียดที่ซับซ้อน

อย่างไรก็ตาม ชิ้นส่วนที่ซับซ้อนสามารถแบ่งออกเป็นส่วนต่างๆ ที่เหมาะสม จากนั้นจึงเชื่อมต่อเข้าด้วยกันด้วยวิธีการประกอบที่เหมาะสมหลังการหล่อ เทคนิคการประกอบชิ้นส่วนหล่อแบบทั่วไปบางประการ ได้แก่:

• การยึด
• ด้าย
• การเชื่อม
• ส่วนประกอบโลหะฉีดขึ้นรูป
• เจาะรูแกน ฯลฯ



ก่อนที่จะเริ่มการออกแบบ คุณต้องเลือกเทคนิคการประกอบเฉพาะสำหรับชิ้นส่วนแบบหล่อ เนื่องจากวิธีการประกอบอาจส่งผลต่อการออกแบบอย่างมาก โปรดเลือกตัวเลือกการประกอบที่เหมาะสมซึ่งตรงกับความต้องการของคุณ

คุณควรดำเนินการวิเคราะห์งบประมาณต้นทุนโดยละเอียดสำหรับโครงการ เนื่องจากปัญหาด้านงบประมาณส่งผลโดยตรงต่อธุรกิจการผลิตของคุณในทุกด้าน การออกแบบของคุณต้องเป็นไปตามงบประมาณเพื่อให้ตรงตามข้อกำหนดของงบประมาณ

นักออกแบบที่มีประสบการณ์สามารถลดต้นทุนของการหล่อแบบได้อย่างมากโดยไม่กระทบต่อคุณภาพของชิ้นส่วน คุณควรปฏิบัติตามพารามิเตอร์การออกแบบบางอย่างเพื่อหลีกเลี่ยงการออกแบบชิ้นส่วนมากเกินไป และหลีกเลี่ยงค่าใช้จ่ายที่ไม่จำเป็น

ตัวอย่างเช่น การเพิ่มร่องทำให้คุณสามารถออกแบบชิ้นส่วนที่เบาขึ้นได้โดยไม่ทำให้ประสิทธิภาพลดลง นอกจากนี้ยังสามารถลดต้นทุนวัสดุได้อีกด้วย นอกจากนี้ การลดหรือกำจัดการลบมุมและมุมที่แหลมคมสามารถลดต้นทุนและความซับซ้อนของแม่พิมพ์และกระบวนการหล่อได้อย่างมาก

การออกแบบผลิตภัณฑ์อาจแตกต่างกันอย่างมากขึ้นอยู่กับการเลือกใช้วัสดุ โลหะผสมแต่ละชนิดมีข้อจำกัดบางประการ เพื่อให้ได้ความสมบูรณ์และความแข็งแกร่งสูงสุดของการหล่ออะลูมิเนียม จำเป็นต้องมีการออกแบบและการดำเนินการอย่างระมัดระวัง

น้ำหนัก ความลื่นไหล ความแข็งแรง ค่าการนำไฟฟ้า จุดหลอมเหลว และคุณสมบัติอื่นๆ อาจแตกต่างกันไปขึ้นอยู่กับองค์ประกอบขององค์ประกอบโลหะผสมที่ใช้ในอลูมิเนียม อย่างไรก็ตาม ไม่ใช่ว่าองค์ประกอบโลหะผสมทั้งหมดจะเหมาะสำหรับวัสดุหล่อ

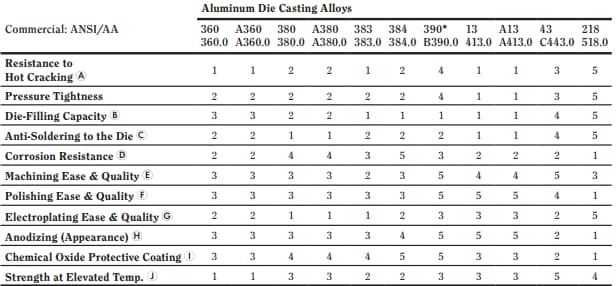

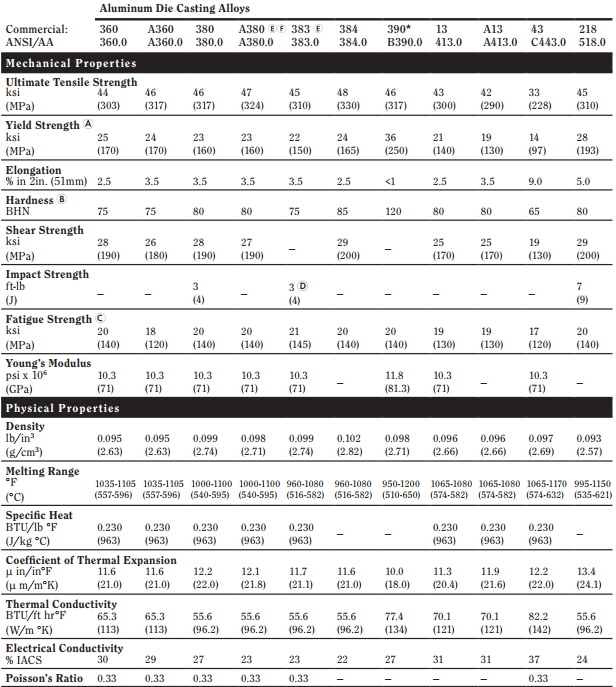

อลูมิเนียมอัลลอยด์ยอดนิยมบางชนิดที่สามารถใช้ในการหล่อขึ้นรูป ได้แก่:

• เอ380
• A383 (ADC12)
• A413



มีอลูมิเนียมอัลลอยด์ประเภทอื่นๆ อีกมากมายให้เลือก คุณต้องเลือกอันที่เหมาะสมตามความต้องการเฉพาะและข้อจำกัดด้านงบประมาณ

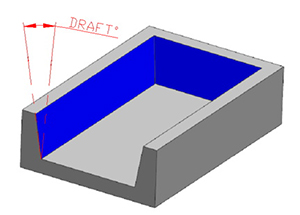

มุมร่างเป็นหนึ่งในตัวแปรการออกแบบที่สำคัญในการหล่ออะลูมิเนียม หมายถึงระดับความเรียวหรือความเอียงระหว่างแกนกลางกับพื้นผิวของชิ้นส่วนและเส้นแยกของแม่พิมพ์ เรายังเรียกมันว่ามุมร่าง

ผู้ออกแบบจะต้องจัดเตรียมมุมดีดออกที่เพียงพอเมื่อจำเป็น เนื่องจากหากไม่มีมุมดีดออกที่เพียงพอ การหล่อจึงเป็นเรื่องยากที่จะเอาออกหลังจากการแข็งตัว และยังมีความเป็นไปได้ที่จะทำให้ชิ้นส่วนเสียหายหรือแม้แต่ตัวแม่พิมพ์

เมื่อคำนวณข้อกำหนดด้านมุมการกลึงตัด โปรดคำนึงถึงปัจจัยต่อไปนี้:

• โดยทั่วไปแล้ว มุมลบมุมทั่วไปจะถูกนำมาใช้กับลักษณะทางเรขาคณิตส่วนใหญ่
• มีข้อยกเว้นบางประการสำหรับผนังและพื้นผิวภายใน ในกรณีเช่นนี้ ปริมาณการระบายอากาศมักจะเป็นสองเท่าของผนังด้านนอก
• ข้อกำหนดมุมร่างอาจแตกต่างกันไปขึ้นอยู่กับโลหะผสมที่ใช้ในการหล่อ คุณอาจต้องคำนวณมุมร่างตามประเภทของอลูมิเนียมอัลลอยด์ที่คุณเลือก

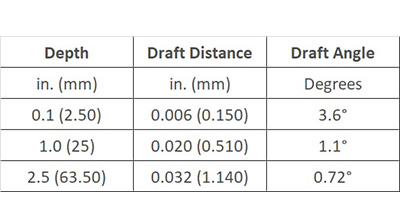

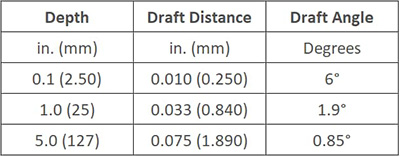

ข้อมูลต่อไปนี้จะแสดงให้เห็นถึงพิกัดความเผื่อมาตรฐานสำหรับมุมร่างของพื้นผิวภายในของการหล่ออะลูมิเนียมที่มีความลึกต่างกัน

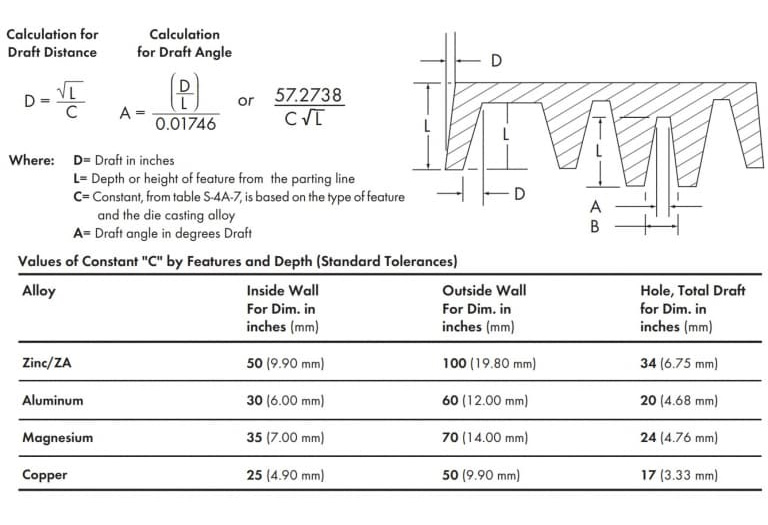

ความคลาดเคลื่อนมาตรฐานสำหรับโลหะผสมใดๆ สามารถคำนวณได้โดยใช้สมการต่อไปนี้

หากคุณต้องการได้มุมร่างที่เล็กลง คุณสามารถใช้พิกัดความเผื่อที่แม่นยำได้ อย่างไรก็ตาม การดำเนินการนี้ต้องการการประมวลผลที่แม่นยำยิ่งขึ้นและมีค่าใช้จ่ายสูงกว่า ดังนั้นจึงแนะนำให้หลีกเลี่ยงการใช้ค่าความคลาดเคลื่อนที่แม่นยำ เว้นแต่จะมีความจำเป็นจริงๆ

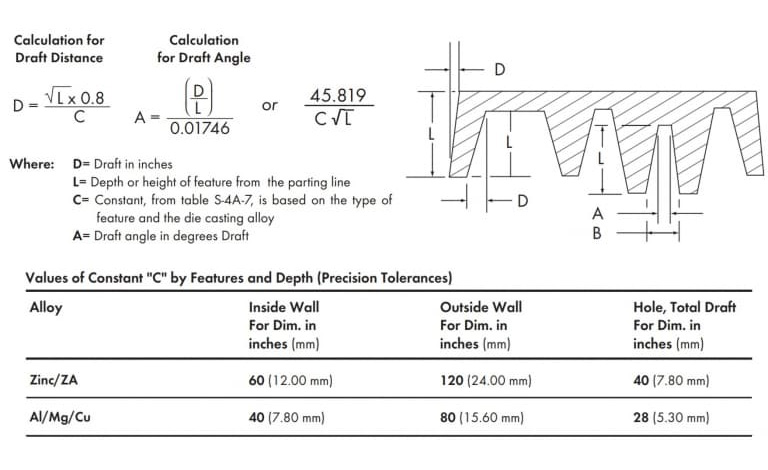

ค่าความคลาดเคลื่อนความแม่นยำสำหรับร่างพื้นผิวภายในของการหล่ออะลูมิเนียมที่มีความลึกต่างกันมีดังนี้

นี่คือสูตรในการคำนวณความทนทานต่อความแม่นยำของชิ้นส่วน

โปรดทราบว่าร่างแผนภาพด้านบนได้รับการกล่าวเกินจริงเพื่อให้เข้าใจแนวคิดได้ดีขึ้น ในความเป็นจริง แผนภาพแบบร่างมีขนาดเล็กมากและหากไม่สังเกตอย่างระมัดระวัง ก็มักจะไม่สามารถสังเกตเห็นได้เลย

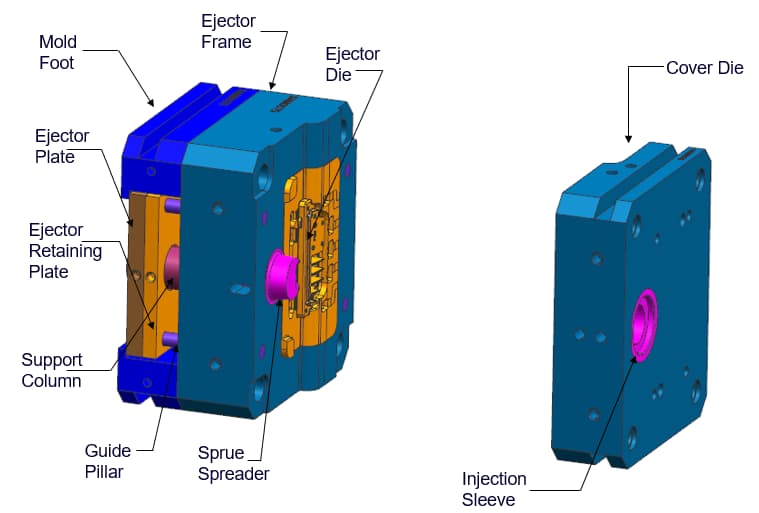

การออกแบบแม่พิมพ์ที่เคลื่อนย้ายได้และแม่พิมพ์แบบตายตัวที่ประสานกันมีความสำคัญอย่างยิ่ง แม้ว่าสิ่งใดสิ่งหนึ่งจะไม่สอดคล้องกัน แต่ก็จะเป็นอุปสรรคต่อกระบวนการหล่ออะลูมิเนียม การออกแบบแม่พิมพ์ที่เคลื่อนย้ายได้มักจะมีความท้าทายมากกว่า โครงสร้างของแม่พิมพ์แบบคงที่นั้นค่อนข้างง่าย แต่แม่พิมพ์ที่เคลื่อนที่จำเป็นต้องจัดการกับส่วนประกอบเพิ่มเติม เมื่อวัสดุถูกฉีดเข้าไปในแม่พิมพ์ เนื่องจากแรงกดของวัสดุที่มากเกินไป แกนอาจหลุดออกมา ส่งผลให้มีขนาดที่ใหญ่เกินไป

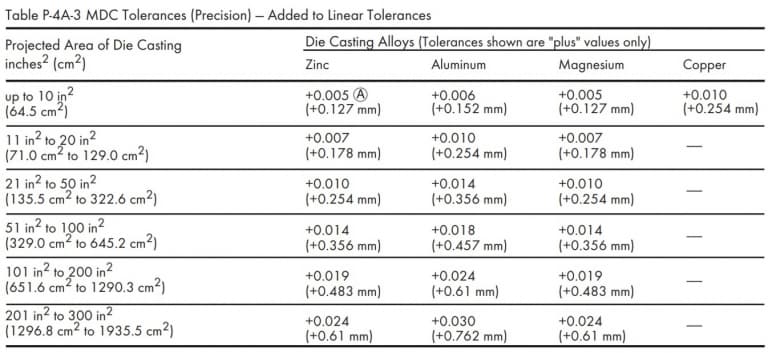

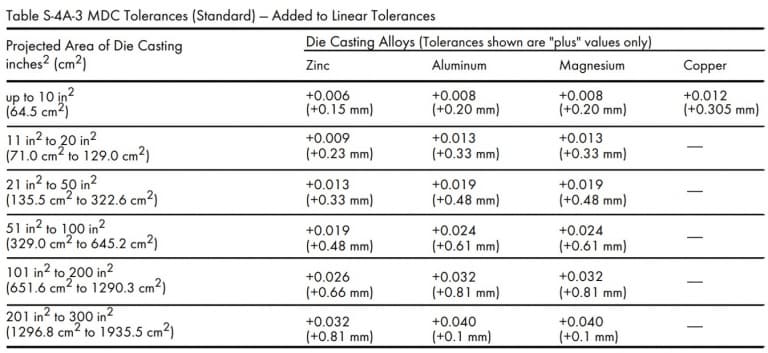

ความคลาดเคลื่อนของส่วนประกอบแม่พิมพ์ที่กำลังเคลื่อนที่ขึ้นอยู่กับพิกัดความเผื่อเชิงเส้นและพิกัดความเผื่อของพื้นที่ฉายภาพ ในหมู่พวกเขา ค่าเผื่อเชิงเส้นหมายถึงความยาวของตัวเลื่อนแกนแม่พิมพ์ ในขณะที่พื้นที่ฉายภาพหมายถึงหัวของตัวเลื่อนแกนแม่พิมพ์ที่หันหน้าไปทางวัสดุหลอมเหลว

การเคลื่อนที่สามารถทำได้ในทิศทางเชิงเส้นซึ่งตั้งฉากกับพื้นที่ฉายภาพ ดังนั้นจึงเป็นการดีที่สุดที่จะรักษาความทนทานต่อการเคลื่อนย้ายส่วนประกอบของแม่พิมพ์ไว้ที่ค่าต่ำสุดที่ศูนย์องศา

เนื่องจากโครงสร้างของอุปกรณ์หล่อขึ้นรูป จึงอนุญาตให้มีพิกัดความเผื่อค่อนข้างมากหรือเป็นบวกเท่านั้นในระหว่างกระบวนการผลิต ขึ้นอยู่กับตัวแปรพื้นที่ที่คาดการณ์ไว้ ค่าความคลาดเคลื่อนมาตรฐานและค่าความคลาดเคลื่อนความแม่นยำมีดังนี้ แนวทางของ NADCA

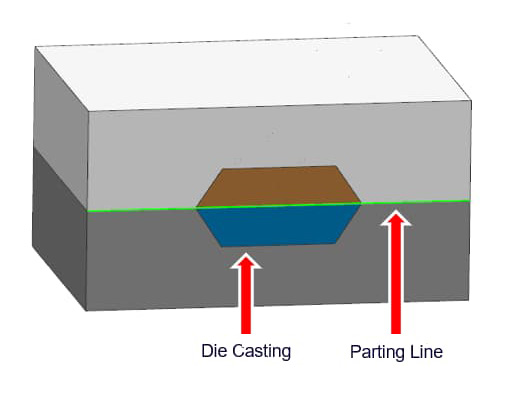

เส้นแยกคือตำแหน่งที่แม่พิมพ์ทั้งสองซีกมารวมกันเพื่อสร้างโครงสร้างที่สมบูรณ์ของผลิตภัณฑ์ เนื่องจากกระบวนการหล่อขึ้นรูป การก่อตัวของเส้นแยกจึงเป็นสิ่งที่หลีกเลี่ยงไม่ได้ เนื่องจากการออกแบบประกอบด้วยองค์ประกอบอย่างน้อยสองส่วนเสมอ

เส้นแบ่งแสดงให้เห็นความแตกต่างระหว่างแม่พิมพ์เคลื่อนที่และแม่พิมพ์ตายตัวของแม่พิมพ์อย่างชัดเจน เกณฑ์ความคลาดเคลื่อนของเส้นแยกส่วนหมายถึงปริมาณการแยกแม่พิมพ์สูงสุดที่อนุญาตเพื่อให้แน่ใจว่ากระบวนการหล่ออะลูมิเนียมจะดำเนินไปอย่างเหมาะสม

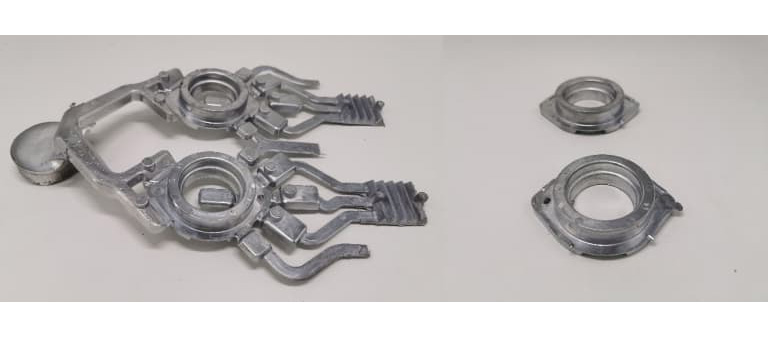

เมื่อแรงดันวัสดุพยายามบังคับให้แม่พิมพ์ทั้งสองซีกแยกจากกัน วัสดุจะไหลออกจากจุดแยกตามแนวเส้นแยก นี่คือข้อบกพร่องของแฟลชในการหล่อแบบ การหล่อต้องมีกระบวนการตกแต่งเพิ่มเติมเพื่อถอดแฟลช ตัวยก เกต และพอร์ตล้น เกณฑ์ความคลาดเคลื่อนของเส้นแยกเป็นหน้าที่ของพื้นที่ฉายภาพของแม่พิมพ์ ซึ่งแสดงถึงพื้นผิวการแยกที่วัสดุหลอมเหลวเคลื่อนจากแม่พิมพ์ครึ่งหนึ่งไปยังอีกแม่พิมพ์หนึ่ง

แม่พิมพ์ที่ปิดสนิทไม่มีช่องว่างระหว่างกัน ดังนั้นพิกัดความเผื่อของพื้นที่ที่ฉายภาพจึงเป็นค่าบวกเสมอ ระดับของการแยกแม่พิมพ์ขึ้นอยู่กับแรงกดของเปลือกแม่พิมพ์และแรงจับยึดที่ใช้เพื่อปิดแม่พิมพ์ทั้งสองซีก

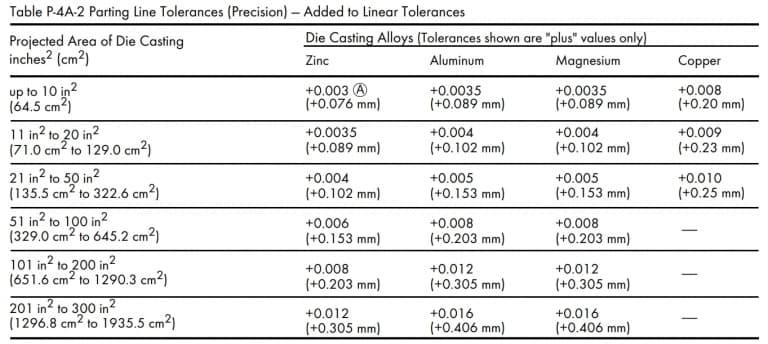

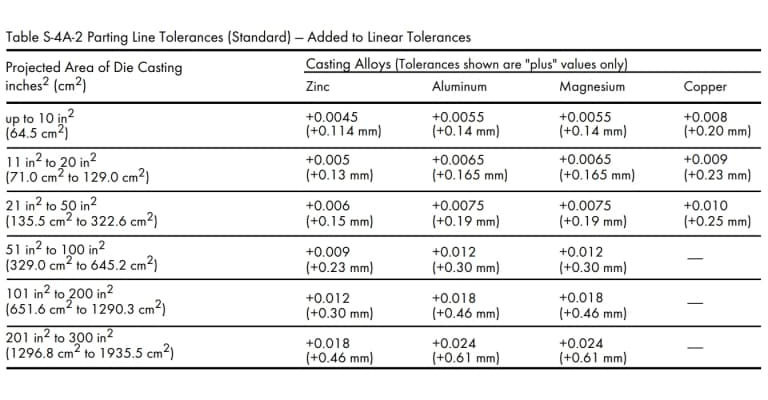

พิกัดความเผื่อของเส้นแยกจะแตกต่างกันไปขึ้นอยู่กับอัลลอยด์ ขนาด และความลึกของชิ้นส่วน ค่าพิกัดความเผื่อมาตรฐานที่แนะนำและค่าพิกัดความเผื่อความเที่ยงตรงที่แนะนำสำหรับสายการผลิตการกลึงตัดแบบหล่อมีดังต่อไปนี้

อย่างไรก็ตาม หากพื้นที่ที่คาดการณ์ไว้ของชิ้นส่วนหล่อเกิน 300 ตารางนิ้ว โปรดปรึกษาโรงงานหล่อโลหะ (1935.5 ตร.ซม.)

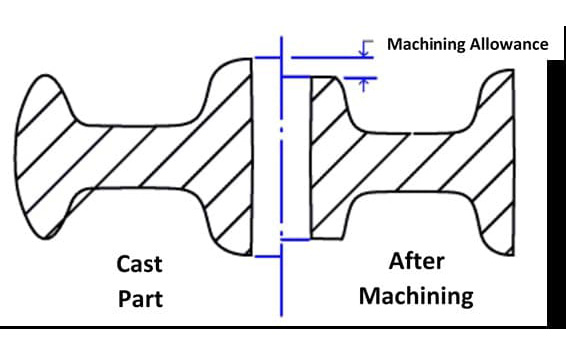

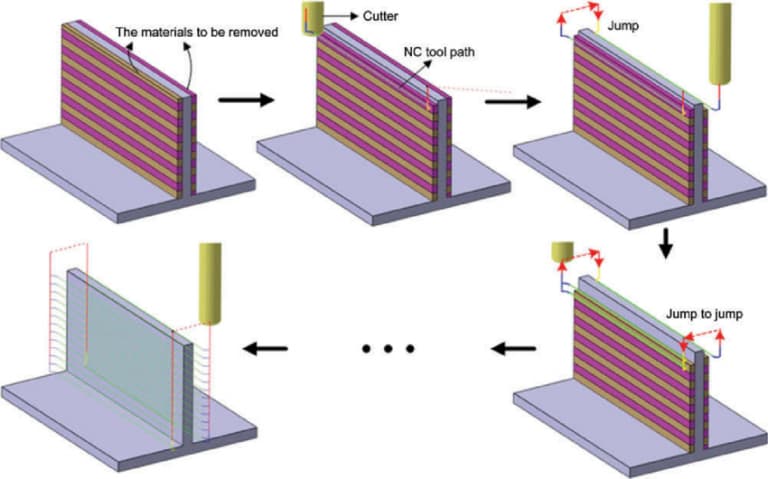

ค่าเผื่อการตัดเฉือนหมายถึงปริมาณวัตถุดิบที่สามารถดึงออกจากชิ้นส่วนอะลูมิเนียมหล่อขึ้นรูปที่เสร็จแล้ว การหล่ออาจมีความหยาบผิวและรูปทรงเรขาคณิตที่เบี่ยงเบนไปจากการออกแบบจริงเล็กน้อย ดังนั้นหลังจากการหล่อขึ้นรูปแล้ว จำเป็นต้องมีการประมวลผลขั้นที่สองเพื่อแก้ไขข้อผิดพลาดเหล่านี้

จุดสำคัญคือคุณสมบัติทางกลที่ดีที่สุดและความหนาแน่นของการหล่อนั้นอยู่ที่พื้นผิวหรือใกล้พื้นผิว ดังนั้นควรพิจารณาค่าเผื่อการตัดเฉือนอย่างระมัดระวังเพื่อหลีกเลี่ยงการเจาะชิ้นส่วนที่มีความหนาแน่นน้อยกว่า

อย่างไรก็ตาม ในระหว่างขั้นตอนการออกแบบ จะต้องระบุค่าเผื่อการตัดเฉือนจำนวนหนึ่งสำหรับตัวแปรการตัดเฉือนและการหล่อ หากค่าเผื่อการตัดเฉือนน้อยเกินไป อาจไม่เป็นไปตามข้อกำหนดด้านคุณภาพพื้นผิว และมีความเสี่ยงที่จะทิ้งข้อบกพร่องไว้ในชิ้นส่วน

ในทางกลับกัน ค่าเผื่อการตัดเฉือนที่มากเกินไปสำหรับชิ้นส่วนจะทำให้เวลาในการผลิต ต้นทุนค่าแรง และค่าใช้จ่ายโดยรวมเพิ่มขึ้น การปรึกษากับซัพพลายเออร์แม่พิมพ์หล่อล่วงหน้าจะช่วยให้คุณกำหนดค่าเผื่อการตัดเฉือนที่เหมาะสมได้

โดยทั่วไป ค่าเผื่อการตัดเฉือนขั้นต่ำควรอยู่ที่ 0.010 นิ้ว (0.25 มิลลิเมตร) เพื่อลดการสึกหรอของเครื่องมือและลดความพรุนของการหล่อให้เหลือน้อยที่สุด ค่าเผื่อการตัดเฉือนสูงสุดคือผลรวมของค่าเผื่อการตัดเฉือนขั้นต่ำและความผิดปกติของการหล่อ

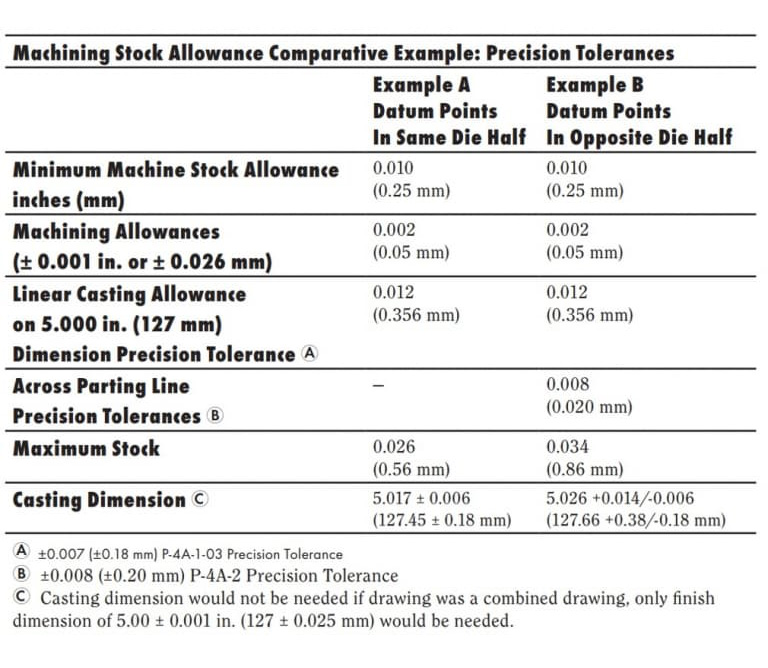

ต่อไปนี้เป็นตัวอย่างของการเปรียบเทียบค่าเผื่อการตัดเฉือนที่ตำแหน่งอ้างอิงสองตำแหน่งที่แตกต่างกัน

อย่างไรก็ตาม จำเป็นต้องมีการพิจารณาเพิ่มเติมสำหรับชิ้นส่วนแบนและขนาดใหญ่ คุณสามารถปรึกษากับลูกล้อของคุณเพื่อรับประกันค่าเผื่อการตัดเฉือนในกรณีนี้

พยายามรักษาความหนาของผนังของส่วนประกอบให้สม่ำเสมออยู่เสมอ ความหนาสม่ำเสมอจะเป็นประโยชน์ต่อการไหลและการแข็งตัวของโลหะที่ดีขึ้น ดังนั้นคุณภาพและความสมบูรณ์ของการหล่อจะดีกว่า

อย่างไรก็ตาม หากคุณต้องระบุความหนาของผนังที่เปลี่ยนแปลงได้ในการออกแบบของคุณ คุณควรเริ่มใช้การเปลี่ยนแปลงแบบค่อยเป็นค่อยไปในรูปแบบของมุม/รัศมีโค้งมน แทนที่จะเปลี่ยนความหนาอย่างกะทันหัน มิฉะนั้น ขอบคมจะยังคงอยู่ในการออกแบบของคุณ

ในการออกแบบผลิตภัณฑ์ไม่ควรมีขอบแหลมคม เนื่องจากจะส่งผลต่อการไหลของโลหะและทำให้ยากต่อการถอดแม่พิมพ์ออกหลังการหล่อ อย่างไรก็ตาม หากผนังมาบรรจบกันที่เส้นแยก ขอบเหล่านี้ก็จะยังคงอยู่ต่อไป

แม้ว่าจะไม่มีมาตรฐานที่แน่นอนสำหรับความหนาหรือความบางของผนัง แต่ควรเก็บไว้ภายในขีดจำกัดที่กำหนด ช่วงความหนาของผนังโดยทั่วไปสำหรับการหล่ออะลูมิเนียมหล่อคือ 0.0787 นิ้ว (2.0 มิลลิเมตร) ถึง 0.1378 นิ้ว (3.5 มิลลิเมตร) ขึ้นอยู่กับขนาดและโครงสร้างของชิ้นส่วนด้วย

อย่างไรก็ตาม สิ่งนี้อาจแตกต่างกันไปขึ้นอยู่กับโลหะผสมของการหล่อ โครงร่างของชิ้นส่วน ขนาดของชิ้นส่วน และการใช้งาน ตัวอย่างเช่น หากชิ้นส่วนมีขนาดเล็ก ก็เป็นไปได้ที่จะหล่อส่วนผนังให้บางเพียง 0.020 นิ้ว (0.50 มิลลิเมตร)

อย่างไรก็ตาม อาจมีข้อยกเว้นสำหรับความหนาของผนังสูงสุดและต่ำสุดสำหรับการหล่ออะลูมิเนียมทั้งขนาดเล็กและขนาดใหญ่ หากคุณพบปัญหาใดๆ คุณสามารถปรึกษาโรงงานหล่อของคุณได้

การเพิ่มความหนาของผนังจะช่วยเพิ่มความแข็งแกร่งของชิ้นส่วน อย่างไรก็ตาม ผนังที่หนาเกินไปจะทำให้กระบวนการทำความเย็นล่าช้า จึงเป็นอุปสรรคต่อกระบวนการแข็งตัว ดังนั้น หากไม่มีมาตรการที่เหมาะสม จะส่งผลให้การหล่อมีคุณภาพไม่ดี

ผนังหนาจะเพิ่มน้ำหนักของผลิตภัณฑ์ด้วย ดังนั้นนักออกแบบผลิตภัณฑ์ที่เน้นการลดน้ำหนักของส่วนประกอบจึงมักนิยมใช้ผนังที่บางกว่า อย่างไรก็ตาม หากความหนาของผนังเกินขีดจำกัด ความแข็งจะต่ำเกินไป และมีแนวโน้มที่จะบิดเบี้ยวในระหว่างการประมวลผลต่อไป

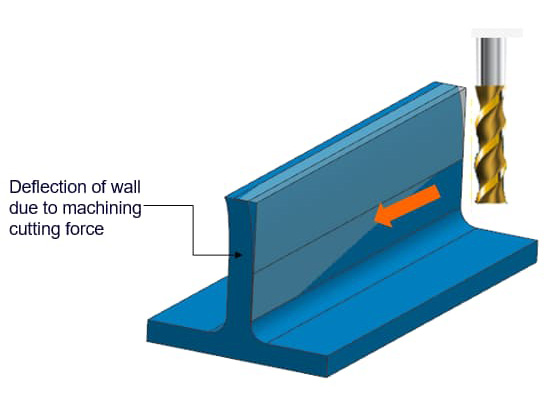

ปัญหาการบิดเบี้ยวสามารถแก้ไขได้ด้วยการประมวลผลแบบค่อยเป็นค่อยไป อย่างไรก็ตามผนังบางของการหล่อขาดความแข็งแกร่งและความแข็งแกร่ง การติดตั้งโครงเสริมแรงจะช่วยเพิ่มความแข็งแกร่งของผนังบางได้อย่างมาก ทำให้มีความเสถียรมากขึ้น

อย่างไรก็ตาม เทคโนโลยีการหล่อแบบสมัยใหม่มีความก้าวหน้าเพียงพอที่จะรองรับพารามิเตอร์การออกแบบหลักส่วนใหญ่แล้ว แต่ควรพิจารณาเทคโนโลยีเหล่านี้ก็ต่อเมื่อสามารถรับประกันประสิทธิภาพที่ดีขึ้นหรือผลประโยชน์ทางเศรษฐกิจสำหรับชิ้นส่วน

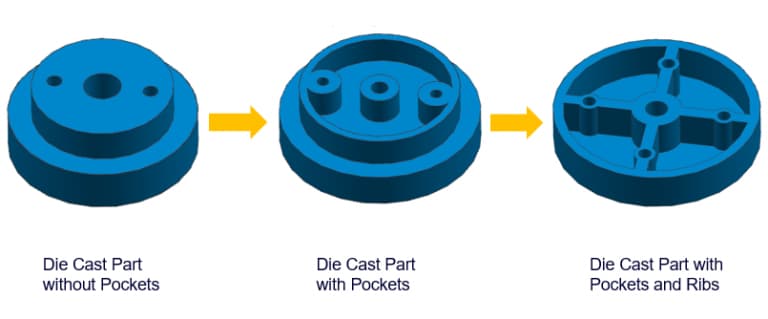

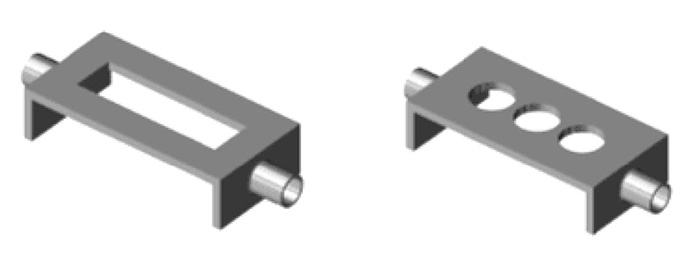

ส่วนยึดและร่องโลหะเป็นคุณสมบัติการออกแบบทั่วไปสองประการของการออกแบบส่วนประกอบน้ำหนักเบา สามารถลดปริมาณวัสดุที่จำเป็นสำหรับการผลิตส่วนประกอบได้อย่างมาก โดยไม่ส่งผลกระทบต่อความสมบูรณ์และความแข็งแกร่งของชิ้นส่วน

การประหยัดพื้นที่ของโลหะหมายถึงช่องว่างที่มักพบภายในโครงเสริมแรง ซึ่งใช้เพื่อลดการใช้วัสดุและลดน้ำหนักของส่วนประกอบ ส่วนระหว่างซี่โครงเสริมแรงนั้นมีประโยชน์เพียงเล็กน้อย ดังนั้นจึงสามารถถอดออกจากการออกแบบได้อย่างปลอดภัย

เมื่อออกแบบตัวป้องกันโลหะสำหรับชิ้นส่วน ควรคำนึงถึงประเด็นต่อไปนี้

• หลีกเลี่ยงขอบแหลมคมบนตัวป้องกันโลหะ ใช้มุม/รัศมีโค้งมนโดยมีรัศมีกว้างที่สุดเท่าที่จะเป็นไปได้ รัศมีขั้นต่ำควรอยู่ที่ 0.06 นิ้ว (1.524 มม.)
• รักษาความหนาของผนังสม่ำเสมอรอบๆ ตัวป้องกันโลหะ พยายามทำให้ความหนาใกล้เคียงกับค่าที่แนะนำตามปกติ
• จัดเตรียมมุมตัดราคาให้ใหญ่ที่สุดเท่าที่จะเป็นไปได้

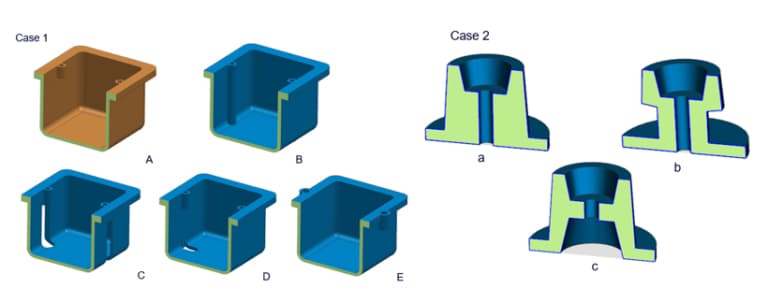

โครงสร้างคล้ายถุงก็เป็นอีกหนึ่งเทคนิคการลดน้ำหนัก ชิ้นส่วนที่มีผนังบางสามารถใช้เพื่อแทนที่ชิ้นส่วนที่หนากว่าด้วยรู จึงช่วยลดปริมาณวัสดุที่ต้องใช้ในการผลิต อย่างไรก็ตาม โครงสร้างที่มีลักษณะคล้ายถุงบางครั้งทำให้เกิดการหดตัวที่ผิดปกติ

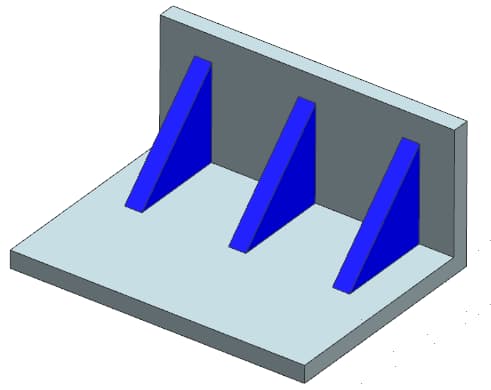

ดังนั้นคุณควรตัดสินใจอย่างรอบคอบว่าจะใช้ฟันผุที่ไหน คุณยังสามารถใช้กระดูกซี่โครงเสริมแรงเพื่อปรับปรุงโครงสร้างของฟันผุได้ สิ่งนี้จะช่วยเพิ่มความแข็งของฟันผุและปรับปรุงการไหลของโลหะ การลดปริมาณโลหะที่ใช้ยังช่วยเพิ่มความเร็วในการทำความเย็น ซึ่งส่งผลให้วงจรการผลิตสั้นลง

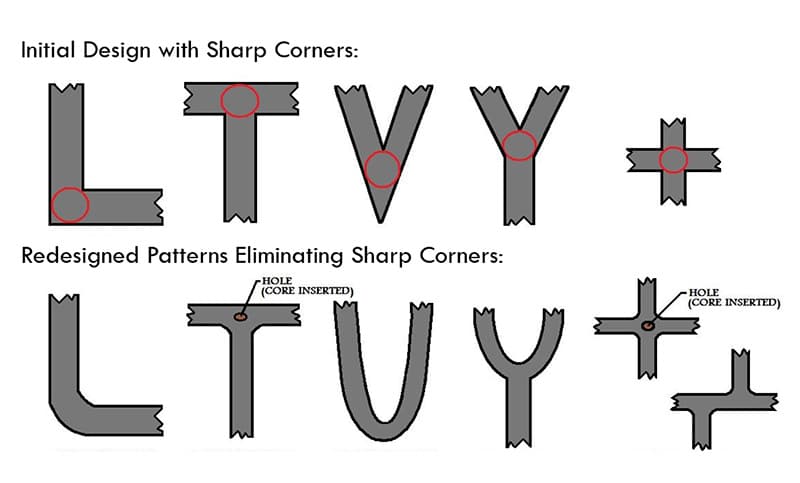

• เมื่อพื้นผิวที่ตัดกันสองพื้นผิวมีมุมแหลมคม การใช้มุมหรือรัศมีโค้งมนในการเชื่อมต่อสามารถป้องกันความเข้มข้นของความเค้นสูงในส่วนนั้นของแม่พิมพ์หรือส่วนประกอบได้
• ฟิเลต์/รัศมี: สำหรับขอบหรือมุมใดๆ ตามแนวรอยแยกของแม่พิมพ์ ไม่จำเป็นต้องมีฟิเลต์/รัศมี
• จัดมุมร่างที่เพียงพอสำหรับฟิเลต์ที่ตั้งฉากกับเส้นแยก

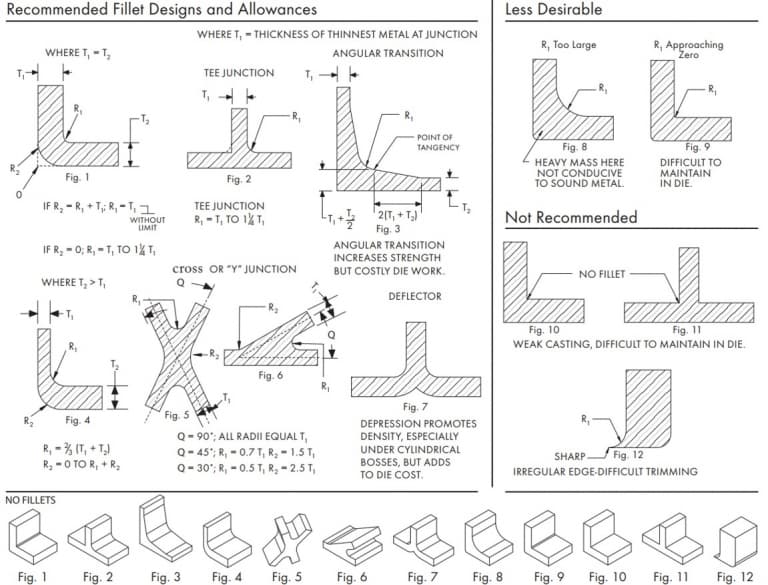

คุณสามารถออกแบบฟิลเล็ต/รัศมีในส่วนต่างๆ ตามแนวทางต่อไปนี้

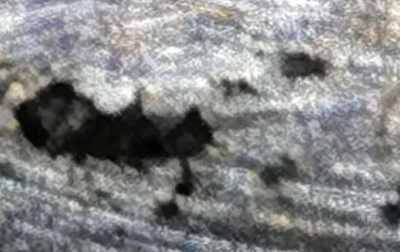

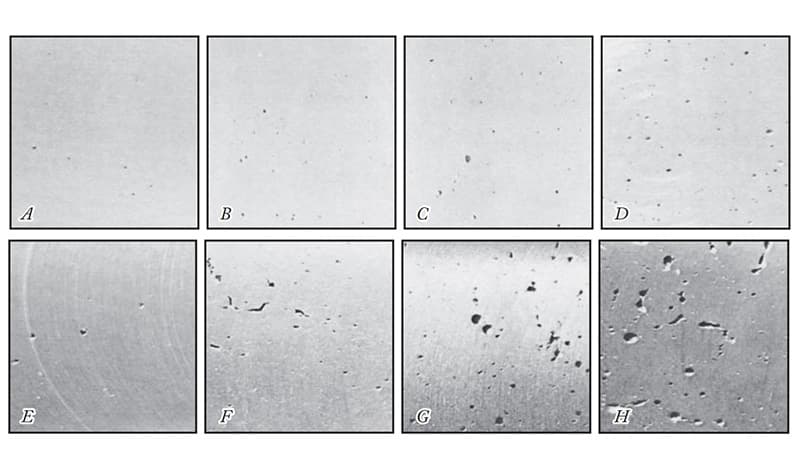

นักออกแบบควรปฏิบัติตามข้อควรพิจารณาในการออกแบบต่อไปนี้เพื่อลดการหดตัวของการหล่ออะลูมิเนียม

• ในการออกแบบควรหลีกเลี่ยงส่วนที่มากเกินไปหรือหนา หากเป็นไปได้ ควรแก้ไขการออกแบบให้ใช้ส่วนที่บางลงและวัสดุแกนที่ช่วยประหยัดโลหะ
• การเพิ่มซี่โครงแบนหรือแนวตั้งเข้ากับผนังสามารถปรับปรุงลักษณะการป้อนและลดแนวโน้มการหดตัวได้
• การเพิ่มหมุดบีบอัดสามารถลดการหดตัวในพื้นที่เฉพาะได้

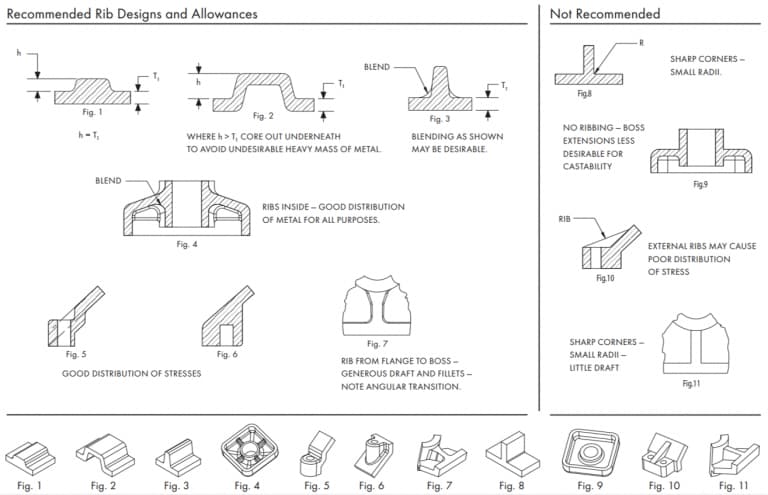

ต่อไปนี้คือข้อควรพิจารณาในการออกแบบบางประการที่ควรนำมาพิจารณาเมื่อออกแบบบอสในส่วนต่างๆ

• หากจำเป็นต้องมีรู ให้ลองเพิ่มรูที่กึ่งกลางของแท่นยกเพื่อให้ได้ความหนาของผนังที่สม่ำเสมอ
• จัดให้มีมุมโค้งมนที่ใหญ่ขึ้นสำหรับส่วนที่ยื่นออกมาเพื่อให้โลหะหลอมเหลวไหลเข้ามาได้อย่างเหมาะสม
• ขอแนะนำให้เพิ่มซี่โครงเนื่องจากสามารถช่วยให้แน่ใจว่ามีการเติมส่วนที่ยื่นออกมาได้ดีและยังช่วยเพิ่มความแข็งแรงให้กับส่วนที่ยื่นออกมาอีกด้วย
• จัดให้มีการระบายอากาศที่เพียงพอสำหรับการยื่นออกมาเพื่อให้สามารถดีดตัวหล่อออกได้ง่ายขึ้น



นี่คือวิดีโอสั้นๆ ที่อธิบายการใช้งานและกระบวนการออกแบบของแท่นยกในการหล่อขึ้นรูป

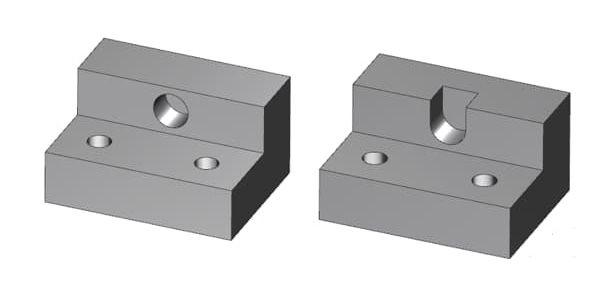

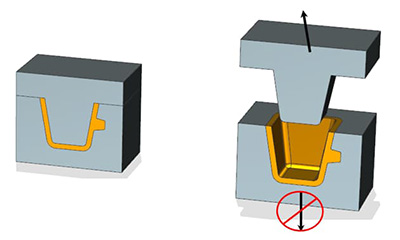

นักออกแบบควรพยายามจัดคุณลักษณะทางเรขาคณิตเหล่านี้ให้ขนานกับทิศทางการดีดแม่พิมพ์ หรือออกแบบชิ้นส่วนใหม่เพื่อลดความจำเป็นในการใช้แกน/สไลด์ ตัวอย่างต่อไปนี้แสดงวิธีการออกแบบชิ้นส่วนใหม่เพื่อลดความจำเป็นในการใช้แกนด้านข้าง

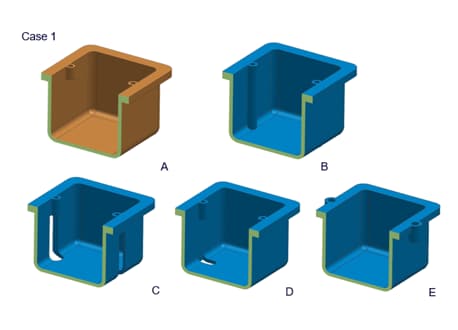

อย่างไรก็ตาม ในบางกรณี คุณต้องแนะนำคอร์/สไลด์เพื่อส่งฟีเจอร์โดยไม่จำเป็นต้องประมวลผลในภายหลัง คุณสามารถออกแบบแกนสไลด์หรือแท่งดึงเพื่อขจัดความจำเป็นในการดำเนินการประมวลผลรองส่วนใหญ่ (หากไม่ใช่ทั้งหมด)

ดังนั้นความยากลำบากที่เกิดจากต้นทุนแม่พิมพ์เริ่มต้นที่เพิ่มขึ้นและรอบการหล่อที่ยืดเยื้อสามารถบรรเทาลงได้โดยการลดจำนวนขั้นตอนการประมวลผลรอง เป็นผลให้ความสามารถในการทำซ้ำของชิ้นส่วนได้รับการปรับปรุงอย่างมีนัยสำคัญ

กลไกการดึงแกนด้านข้างและการเคลื่อนตัวของตัวเลื่อนมักขับเคลื่อนด้วยหมุดเอียงหรือกระบอกไฮดรอลิก หมุดเอียงเป็นอุปกรณ์กลไกที่ใช้สำหรับการดึงแกนกลาง/การเคลื่อนที่ของตัวเลื่อน ลำดับการเปิดและปิดของแม่พิมพ์หลักสามารถเปิดใช้งานหมุดเอียงได้

ดังนั้นหมุดแบบเอียงจึงสามารถใช้งานได้โดยไม่ต้องมีแหล่งพลังงานเพิ่มเติม ต้นทุนการผลิตก็ต่ำกว่าด้วย อย่างไรก็ตาม หมุดที่เอียงอาจรบกวนการถอดแยกชิ้นส่วนของการหล่อ และเหมาะสำหรับสไลด์ที่สั้นกว่าเท่านั้น

แถบเลื่อนด้านบนยังมีปัญหาในการใช้ข้อต่อแบบพินและใช้ได้เฉพาะสปริงเท่านั้น การใช้วิธีไฮดรอลิกสามารถแก้ปัญหาเหล่านี้ได้ คุณสามารถกำหนดรอบและใช้แถบเลื่อนด้านบนได้ จะไม่รบกวนการรีไซเคิลการหล่อ

มีวิธีการเคลื่อนไหวอื่นๆ ที่สามารถใช้กับคอร์/แรมได้ ผู้ออกแบบจะต้องเลือกวิธีการเคลื่อนไหวที่เหมาะสมโดยพิจารณาจากปัจจัยต่างๆ เช่น งบประมาณ ปริมาณการผลิต ขนาดชิ้นส่วน และระยะการเคลื่อนที่ของแกน/แกนในการหล่อ

คุณสามารถปรึกษากับโรงงานแม่พิมพ์หล่อของคุณเพื่อขอคำแนะนำที่เหมาะสมเกี่ยวกับการออกแบบกลไกการดึงแกน/สไลด์ด้านข้าง นอกจากนี้เรายังยินดีรับฟังข้อซักถามของคุณและจะพยายามอย่างเต็มที่เพื่อช่วยเหลือคุณ

เกลียวสามารถขึ้นรูปได้ง่ายด้วยเครื่องหล่ออะลูมิเนียม เกลียวหล่อมักจะจำกัดเฉพาะเกลียวภายนอกที่ไม่ต้องการระดับความพอดีที่แน่นอน

หากคุณต้องการเกรดความเที่ยงตรงเฉพาะสำหรับชิ้นส่วนของคุณ คุณสามารถปรึกษาโรงงานหล่อโลหะของคุณได้เสมอ การประมวลผลรอง เพื่อให้ได้รับความแม่นยำมากขึ้น อาจจำเป็นต้องมีการปรับเปลี่ยน นอกจากนี้ เส้นผ่านศูนย์กลางหลักควรเป็นไปตามคำจำกัดความโปรไฟล์เกลียวที่ระบุซึ่งตกลงกันโดยทั้งสองฝ่าย

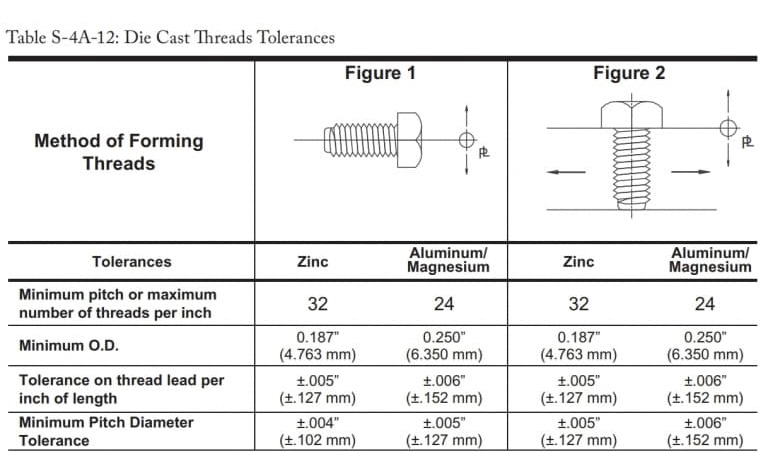

ค่าเผื่อสูงสุดและต่ำสุดสำหรับการดำเนินการขึ้นรูปเกลียวในอุดมคติมีดังนี้:

อย่างไรก็ตาม เมื่อสร้างเธรด โปรดคำนึงถึงประเด็นต่อไปนี้

• อาจจำเป็นต้องทำการเล็มเพิ่มเติมเพื่อขจัดเสี้ยนที่เกิดขึ้นระหว่างเกลียว
• พยายามใช้พิกัดความเผื่อโดยตรงให้มากที่สุดเท่าที่จะเป็นไปได้ แทนที่จะระบุเกรดความพอดีเกลียว
• ค่าเหล่านี้รวมถึงขีดจำกัดความคลาดเคลื่อนสำหรับส่วนประกอบแม่พิมพ์ที่กำลังเคลื่อนที่ เส้นแบ่งส่วน และขนาดเชิงเส้น
• เมื่อต้องการความคลาดเคลื่อนของเกลียวที่เข้มงวดมากขึ้น โปรดปรึกษาโรงงานหล่อโลหะ
• การรักษาเกลียวที่เส้นแยกให้เรียบจะทำให้กระบวนการผลิตง่ายขึ้นอย่างมาก เนื่องจากไม่จำเป็นต้องใช้เกลียวเต็มเส้นผ่านศูนย์กลาง การรักษาเกลียวให้เรียบช่วยให้แม่พิมพ์ขยับได้เล็กน้อยโดยไม่กระทบต่อชิ้นส่วน

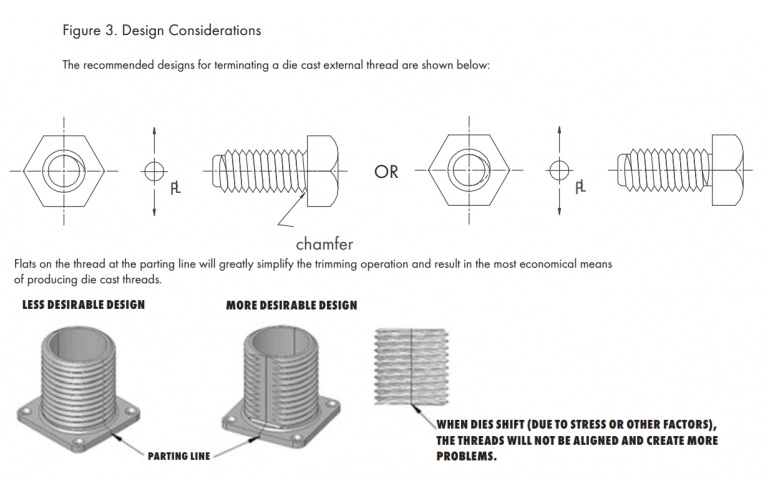

แผนภูมิต่อไปนี้แสดงการกำหนดค่าเธรดภายนอกที่แนะนำ

• กำหนดข้อกำหนดทั้งหมดที่โรงงานหล่อโลหะกำหนดไว้อย่างชัดเจน เนื่องจากช่องว่างขนาดใหญ่ในแม่พิมพ์ เม็ดมีดจึงมักต้องมีพิกัดความเผื่อที่เข้มงวดมากขึ้น โปรดได้รับการอนุมัติจากโรงงานหล่อโลหะเพื่อให้แน่ใจว่าเม็ดมีดมีความคลาดเคลื่อนเพียงพอ
• หากลูกค้าประสงค์จะจัดหาใบมีดกรุณาเจรจากับโรงงานหล่อเพื่อให้แน่ใจว่าค่าความคลาดเคลื่อนเป็นไปตามคำแนะนำของโรงงานหล่อ เนื่องจากใบมีดที่มีค่าความคลาดเคลื่อนไม่เหมาะสมอาจทำให้แม่พิมพ์เสียหายได้
• วิเคราะห์ความเครียดที่เกิดจากเม็ดมีด ตรวจสอบให้แน่ใจว่าความเครียดเหล่านี้ไม่มีผลกระทบระยะยาวต่อประสิทธิภาพของผลิตภัณฑ์
• เม็ดมีดสามารถขึ้นรูปในลักษณะใดก็ได้ตามต้องการเพื่อให้แน่ใจว่ามีแรงยึดเพียงพอสำหรับสภาวะการรับน้ำหนักที่คาดหวัง
• หลีกเลี่ยงมุมที่แหลมคมและคุณลักษณะอื่นๆ ที่อาจทำให้เกิดความเครียดและสมาธิในส่วนต่างๆ

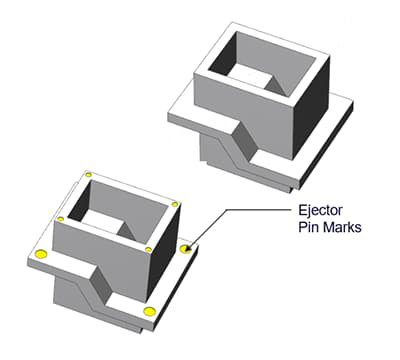

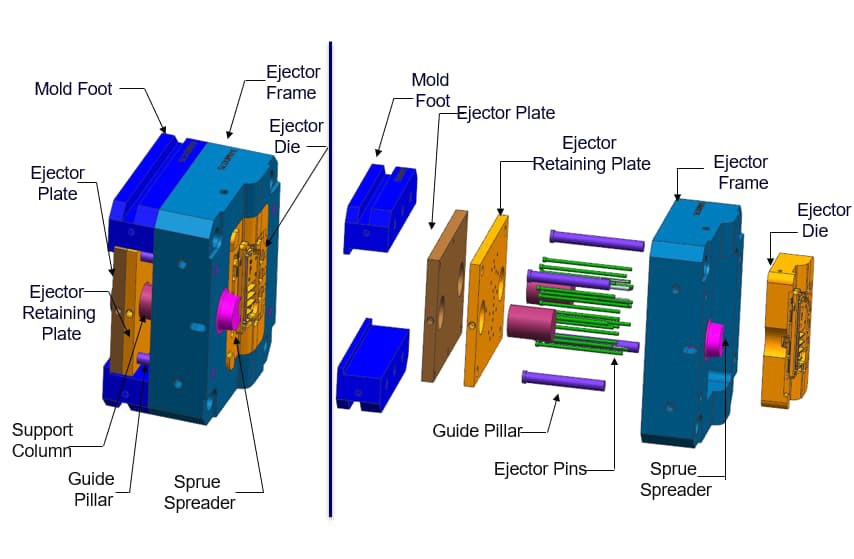

หน้าที่ของพัตเตอร์คือการดันการหล่อที่แข็งตัวออกจากแม่พิมพ์ ฟังก์ชั่นอีกประการหนึ่งของก้านกระทุ้งคือการยึดการหล่อเพื่อป้องกันไม่ให้โค้งงอเนื่องจากความเครียดที่เข้มข้นในระหว่างกระบวนการแข็งตัว แต่ข้อเสียของก้านกระทุ้งคือจะทิ้งรอยไว้บนตัวหล่อ

ดังนั้น ผู้ออกแบบควรเลือกตำแหน่งและขนาดของก้านกระทุ้งอย่างระมัดระวัง โดยพิจารณาจากขนาด โครงสร้าง และปัจจัยอื่นๆ ของการหล่อ เมื่อออกแบบก้านกระทุ้ง ควรปฏิบัติตามแนวทางต่อไปนี้

• วางหมุดดีดตัวในบริเวณที่ไม่ทำงานของการหล่อ เช่น ด้านล่างของช่องลึก ช่องน้ำล้น ส่วนที่ยื่นออกมา หรือด้านล่างของโครง
• เมื่อถอดการหล่อออก ก้านกระทุ้งจะทิ้งรอยไว้ ดังนั้นโปรดอย่าวางตำแหน่งพื้นผิวด้านนอกของการหล่อเข้าหาก้านกระทุ้ง
• ค่าเผื่อที่แนะนำสำหรับการมาร์กพินที่ยื่นออกมาหรือแบบฝังคือ 0.015" (0.381 มม.)
• โปรดปฏิบัติตามคำแนะนำของพนักงานหล่อโลหะ เนื่องจากพวกเขาสามารถช่วยคุณเลือกขนาด ตำแหน่ง และปริมาณของหมุดจับยึดได้เหมาะสมยิ่งขึ้น



วิธีการผลิตแม่พิมพ์ที่ถูกต้องสามารถลดรอยที่หลงเหลือจากก้านกระทุ้งได้อย่างมาก อย่างไรก็ตามเครื่องหมายเหล่านี้ยังคงมองเห็นได้ชัดเจน ผู้ผลิตอุปกรณ์ดั้งเดิมและผู้ผลิตแม่พิมพ์หล่อควรตกลงกันเกี่ยวกับตำแหน่งการติดตั้งของก้านกระทุ้ง

นอกจากนี้ โปรดทราบว่าขอบจะเกิดขึ้นรอบๆ พินด้านบน โดยปกติแล้ว เว้นแต่ลูกค้าจะคัดค้าน ขอบจะไม่เกิดขึ้น ขอบของหมุดด้านบนสามารถแบนเพื่อลดแรงกระแทก

แผ่นดีดตัวสามารถใช้เป็นส่วนประกอบเสริมสำหรับหมุดดีดตัว หรือจะใช้แยกกันก็ได้ โดยปกติโรงงานหล่อจะใช้แผ่นอีเจ็คเตอร์เป็นพื้นผิวการติดตั้งสำหรับหมุดอีเจ็คเตอร์ เนื่องจากแรงดันจะถูกส่งไปยังแผ่นอีเจ็คเตอร์เท่านั้น หมุดอีเจ็คเตอร์จะดันหมุดอีเจ็คเตอร์ไปข้างหน้าพร้อมกันและดึงการหล่อกลับคืน

แผ่นดีดตัวสามารถทำงานแยกกันได้โดยไม่จำเป็นต้องใช้หมุดดีดตัว อย่างไรก็ตาม เรามักจะเห็นมันเฉพาะในการขึ้นรูปแบบไมโครเท่านั้น แรงที่ใช้โดยแผ่นดีดตัวต่อชิ้นส่วนจะถูกใช้เพื่อดีดออก ข้อดีของการทำเช่นนี้คือแผ่นดีดตัวไม่ทิ้งรอยใดๆ ไว้บนตัวหล่อเหมือนกับที่หมุดดีดตัวทำ

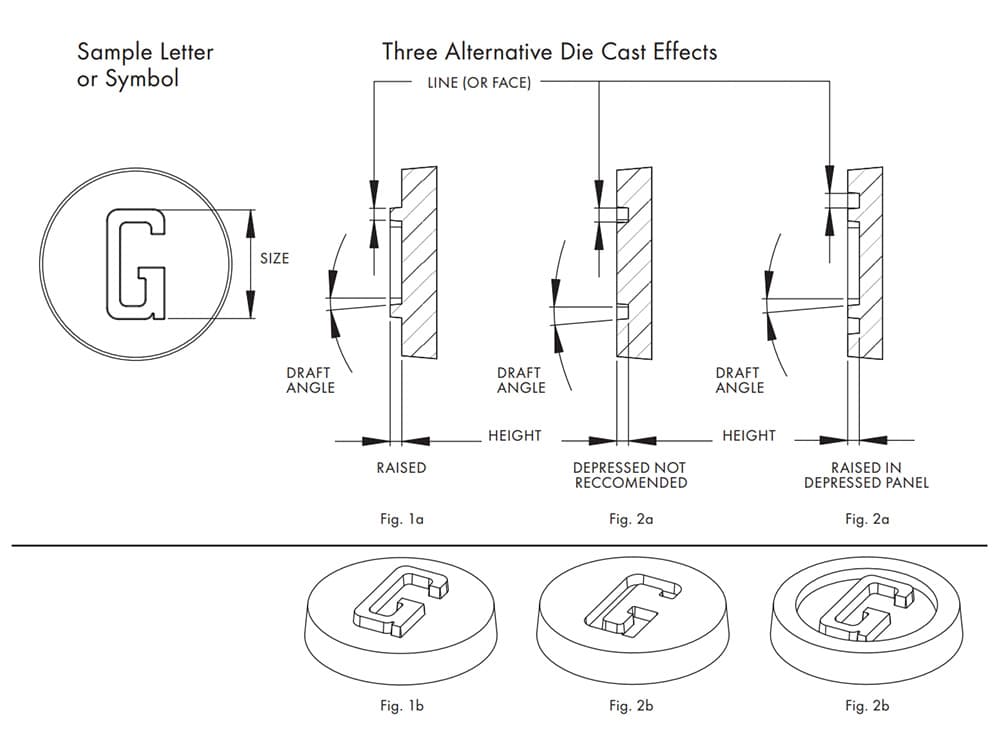

• พื้นผิว (ความหนาของเส้น) ของตัวอักษรหรือสัญลักษณ์ใดๆ ควรมีอย่างน้อย 0.010 นิ้ว (0.254 มม.) หรือใหญ่กว่า
• ความสูงของเส้นหรือสัญลักษณ์ควรเท่ากับหรือน้อยกว่าความหนาของเส้น
• หากข้อความหรือการตกแต่งใดมีรายละเอียดที่ซับซ้อนหรือมีตัวอักษรละเอียด ก็อาจไม่ชัดเจนในระหว่างกระบวนการหล่อ ดังนั้นโปรดพยายามทำให้มันง่ายขึ้นให้มากที่สุด
• มุมร่างไม่ควรน้อยกว่า 10°



การปฏิบัติตามหลักเกณฑ์เหล่านี้น่าจะมีประโยชน์สำหรับสถานการณ์ส่วนใหญ่ หากคุณมีข้อกำหนดอื่นๆ คุณสามารถปรึกษาโรงงานหล่อเพื่อขอคำแนะนำที่เหมาะสมได้ตลอดเวลา
